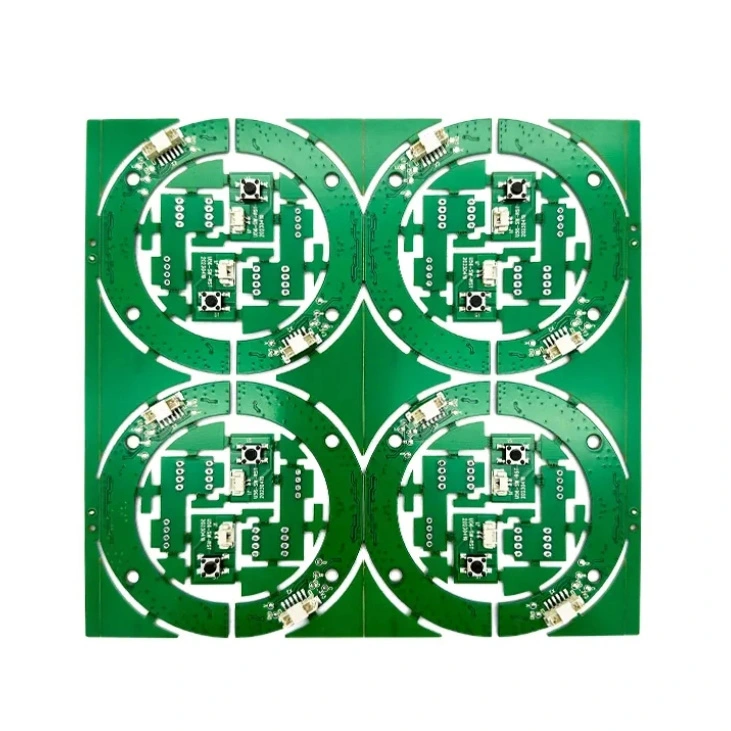

Витягування схеми зклонований друкована платаЗалучає зворотну інженерію, де ви аналізуєте фізичну плату, щоб відтворити її схему. Цей процес вимагає ретельного спостереження, ідентифікації компонентів та відстеження з'єднань. Ось покроковий посібник:
1. Перевірте та документуйтеДрукована плата
- Зробіть фотографії з високою роздільною здатністю: захопити обидві сторони друкованої плати для довідки.
-Примітка шарів PCB: Перевірте, чи це одношарова, двошарова плата або багатошарова плата.
- Визначте ключові компоненти: Знайдіть ICS, резистори, конденсатори, діоди, з'єднувачі тощо.
- Перевірте етикетки та маркування: Деякі компоненти мають довідкові позначення, надруковані на друкованій платі.
2. Десолдер та ідентифікуйте компоненти
- компоненти Desolder (якщо необхідно): Використовуйте станцію переробки гарячого повітря для безпечного зняття.
- Прочитайте номери частин IC: Подивіться на таблиці даних, щоб зрозуміти конфігурації PIN.
- Виміряйте резистори та конденсатори: для визначення значень використовуйте мультиметровий або LCR -лічильник.
- Позначте кожен компонент: Призначте позначення, такі як R1, C1, U1 для легшого відстеження.
3. Простежте з'єднання ланцюга
- Використовуйте мультиметр у режимі безперервності: Перевірте електричні шляхи між компонентами.
- Дотримуйтесь слідів друкованої плати: для детального відстеження використовуйте лупу або мікроскоп.
- Використовуйте програмне забезпечення PCB Design: Імпортуйте зображення друкованої плати високої роздільної здатності в такі інструменти, як KICAD, ALTIUM або LEAGHEDA для легшого відстеження.
- Перевірте приховані з'єднання: Якщо для простеження внутрішніх шарів може знадобитися багатошарова, рентгенівська перевірка.
4. Реконструюйте схему
- Використовуйте програмне забезпечення для дизайну PCB: намалюйте схему в Kicad, Eagle, Altium або Orcad.
- Логічно розташуйте компоненти: Групові потужність, сигнал та земля належним чином.
- Перевірте з'єднання: Порівняйте з таблицями та функціональними очікуваннями.
5. Моделюйте та перевірте ланцюг
- Використовуйте програмне забезпечення для моделювання: такі інструменти, як LTSPICE, Proteus або Multisim, можуть допомогти перевірити поведінку схеми.
- Порівняйте з оригінальною друкованою друкованою PCB: Якщо це можливо, функціональність тесту з налагодженням живлення.
Необхідні інструменти:
✔ Мультиметровий / LCR -лічильник
✔ Осцилоскоп (для тестування сигналу)
✔ Станція переробки гарячого повітря (для депостерінгу)
✔ Мікроскоп / лупа
Програмне забезпечення для дизайну друкованої плати (Kicad, Eagle, Altium)
✔ рентгенівський сканер (для багатошарових дощок)
Остаточні думки
Видалення схеми з клонованої друкованої плати-це трудомісткий, але досяжний процес, якщо це зробити ретельно. Важливо дотримуватися законів про інтелектуальну власність, якщо ПХБ належить до власної конструкції. Чи хотіли б ви вказувати на конкретний тип рекомендацій щодо друкованої плати чи інструменту?
