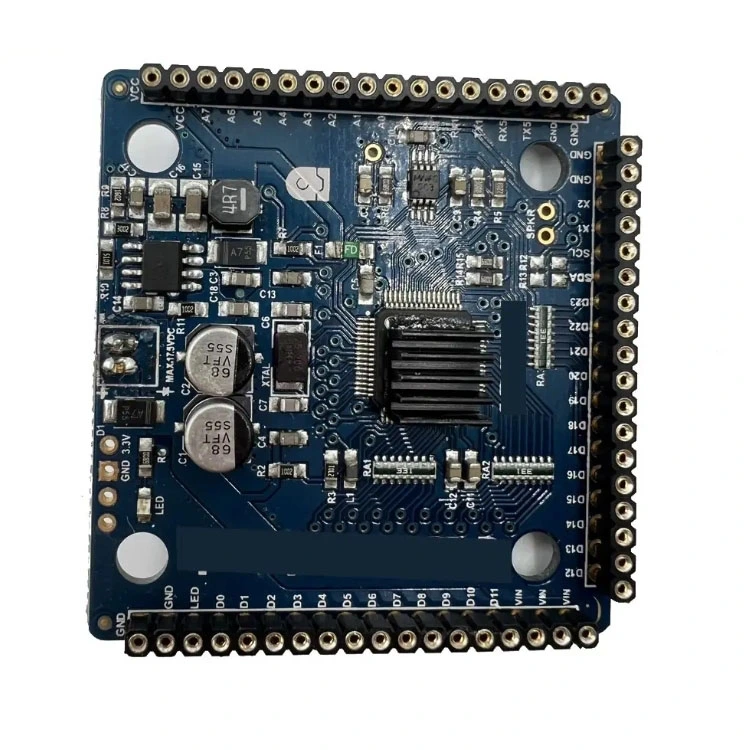

Як PCB Clone допоможе вам врятувати плату з відсутніми файлами дизайну?

Анотація

Коли критично важливий електронний продукт все ще працює, але вихідні дані CAD зникли, одна несправна плата може призвести до тижня простою, дорогі цикли редизайну або боротьба за ненадійні замінники. Клон PCBце структурований підхід зворотного проектування, який відтворює готові до виробництва дані наявної друкованої плати, щоб ви могли відтворити її, відремонтувати в масштабі або зберегти стару лінійку продуктів, поки плануєте довгострокове оновлення. У цій статті пояснюється, коли клонування має сенс, яку інформацію можна реально відновити, як мінімізувати ризик і що Робочий процес відповідального клонування виглядає так: від першої перевірки до остаточної перевірки.

Зміст

• Контур з першого погляду
• Які больові моменти вирішує клонування друкованих плат
• Що насправді означає клон PCB на практиці
• Коли клонування є найрозумнішим варіантом, а коли ні
• Практичний процес клонування друкованої плати від початку до кінця
• Як захистити якість і надійність
• Що впливає на вартість і час виконання
• Що ви повинні підготувати, перш ніж запитувати пропозицію
• Як вибрати відповідального партнера з клонування
• FAQ
• Наступний крок

Контур з першого погляду

1. Уточніть свою мету: заміна, ремонт запасів, подовження життєвого циклу або перепроектування моста.
2. Підтвердьте право власності та дозволи.
3. Зберіть дані плати: розміри, шари, підказки щодо стека та відображення компонентів.
4. Відтворіть виробничі файли та електричні наміри: Gerber, дриль, список мереж, BOM.
5. Прототип, перевірка та блокування контрольованої версії.
6. Встановіть постійний контроль: вхідний контроль, функціональне тестування та відстеження.

Які больові моменти вирішує клонування друкованих плат

Більшість команд не вирішують клонувати дошку, тому що це звучить весело. Вони роблять це тому, що альтернатива гірша. Ось найпоширеніші ситуації деКлон PCBзнімає справжній операційний біль:

• Немає вихідних файлівчерез те, що оригінальний дизайнер пішов, дані були втрачені або продукт було придбано роками пізніше.
• Компоненти, що вийшли з експлуатаціїзмусити вас або терміново змінити дизайн, або знайти ризиковані акції сірого ринку.
• Польовий ремонтпотрібні стабільні замінні плати, а не випадкові «сумісні» альтернативи з невідомою вагою стека або міді.
• Тиск відповідностіпотрібне послідовне виробництво та документація для проходження аудитів або внутрішніх перевірок якості.
• Час відновленняважливіше, ніж «ідеальний сучасний дизайн», особливо для промислових засобів керування та застарілих приладів.

Що насправді означає клон PCB на практиці

Люди випадково використовують «клонування», але з інженерної точки зору воно зазвичай включає три рівні роботи:

• Фізична реплікаціявідтворення контуру плати, отворів для кріплення, роз’ємів, кількості шарів і поведінки стека настільки точно, наскільки це можливо.
• Електрична реконструкціязахоплення мідного з’єднання, щоб відтворена плата відповідала оригінальному списку мереж.
• Відновлення компонентіввизначення частин, слідів, значень, альтернатив та приміток до складання, щоб дошку можна було будувати послідовно.

Результати роботи часто включають готові до виробництва результати, такі як дані Gerber або ODB++, файли свердління, дані підбору та розміщення, якщо це можливо, перелік матеріалів, і перевірений список мереж. Якщо вашою метою є довгострокова ремонтопридатність, багато команд також просять надати реконструйовану схему, щоб подальше усунення несправностей не покладалося на здогади.

Коли клонування є найрозумнішим варіантом, а коли ні

Клонування — це інструмент, а не стандартний. Використовуйте його, коли він відповідає вашому профілю ризику та часовій шкалі.

Практичний процес клонування друкованої плати від початку до кінця

Надійний клон є результатом дисциплінованих кроків, а не одного сканування. Нижче наведено робочий процес, який групи інженерів зазвичай використовують для зменшення несподіванок.

• Крок 1: Вхід і визначення мети
  • Підтвердьте, що означає «успіх»: точна заміна, форма-функція або функціональний еквівалент із альтернативами.
  • Зберіть контекст: робоче середовище, режим відмови, очікуваний обсяг і часову шкалу.
• Крок 2: Неруйнівний контроль
  • Виміряйте контури, розташування отворів, ключові роз’єми та механічні обмеження.
  • Визначте індикатори шарів і виробничі особливості, такі як траси імпедансу, типи отворів і заливки міді.
• Крок 3: Збір даних для міді та шарів
  • Зображення високої роздільної здатності для верхнього та нижнього шарів для відображення слідів і опорних покажчиків.
  • Контрольоване розкриття шару, коли це необхідно для багатошарових плат, виконується обережно, щоб зберегти точність.
• Крок 4: Ідентифікація компонентів і реконструкція специфікації
  • Перехресна перевірка маркування, упаковок і цінностей; підтвердьте полярність і орієнтацію контакту 1.
  • Визначте затверджені альтернативи, щоб запобігти дефіциту в майбутньому.
• Крок 5: відтворіть результати виробництва
  • Створюйте файли макета та виробничі дані, включно з визначеннями свердла та паяльних масок.
  • Витягніть з’єднання та запустіть перевірку узгодженості списку з’єднань із відновленою міддю.
• Крок 6: Створення та перевірка прототипу
  • Створюйте прототипи за контрольованих параметрів процесу.
  • Виконуйте електричні випробування, такі як безперервність, перевірки імпедансу, якщо це необхідно, і функціональну перевірку в реальній системі.
• Крок 7: Блокування версії та документація
  • Заморозити ревізію, яку можна перевірити, за допомогою журналів змін і тестових записів.
  • Створюйте зручні для обслуговування результати, якщо ви плануєте підтримувати продукт роками.

Як захистити якість і надійність

Найбільший страх клієнтів простий: «Чи буде клонована плата поводитись так само, як оригінал, і чи продовжуватиме вона себе так само після розгортання?» Ви можете зменшити цей ризик, ставлячись до клонування як до контрольованого інженерного проекту.

• Дисципліна стекапуповторити кількість шарів, товщину міді, діелектричну поведінку та структури з контрольованим опором, якщо вони присутні.
• Точність роз'ємумеханічна невідповідність - це швидкий шлях до поломки, навіть якщо схема правильна.
• Автентичність компонентіввстановити джерела, які можна відстежити, і уникати невідомих каналів постачання для критичних мікросхем.
• Тест стратегіївизначте план тестування, окрім «він увімкнеться», включаючи умови навантаження, термічну поведінку та крайові випадки.
• Контроль процесіввкажіть профілі пайки, стандарти перевірки та критерії приймання з самого початку.

Що впливає на вартість і час виконання

Ціна різна, оскільки різна складність. Замість того, щоб гадати, зосередьтеся на важливих важелях:

• Кількість і щільність шарівбільше шарів і компонентів з дрібним кроком збільшують зусилля при реконструкції.
• Стан платиспалені, корозійні або фізично модифіковані плати зменшують відновлювані деталі.
• Наявність запчастинзняті з виробництва компоненти або компоненти, які важко ідентифікувати, додають час пошуку джерел і перевірки.
• Запитаний рівень документаціїповна схематична реконструкція займає більше часу, ніж клон форми-підгонки функції.
• Очікування перевіркифункціональне тестування у вашій реальній системі – це різниця між «виглядає схожим» і «працює надійно».

Що ви повинні підготувати, перш ніж запитувати пропозицію

Ви отримаєте швидший і точніший план, якщо підготуєте невеликий пакет інформації. Використовуйте цей контрольний список.

• Принаймні2 робочі зразкиколи це можливо, плюс 1 невдалий зразок, якщо ви хочете аналізувати невдачу.
• Фотографії плати, встановленої в продукті, щоб підтвердити механічні обмеження та орієнтацію роз’єму.
• Ваша цільова кількість і чи потрібні вам постійні поставки чи одноразова партія.
• Будь-які відомі умови експлуатації: діапазон температур, вібрація, вологість, робочий цикл, профілі навантаження.
• Будь-які підказки, які у вас ще є: часткові Gerbers, PDF-файли, експорт старих специфікацій матеріалів, нотатки з шовкографії або процедури тестування.
• Пояснення щодо мікропрограми та запрограмованих частин: чи є у вас двійкові файли, ключі чи метод програмування?

Як вибрати відповідального партнера з клонування

Ви купуєте не тільки дошку. Ви купуєте впевненість у тому, що відтворення є контрольованим, задокументованим і повторюваним. Ось на що слід звернути увагу у відносинах з постачальниками:

• Чіткі межі законності та дозволівсерйозний постачальник запитає про право власності та авторизоване використання.
• Інженерні комунікаціїви повинні мати можливість обговорювати стек-ап, альтернативи та методи тестування простою мовою.
• Перевірка мисленняшукайте перевірки списків з’єднань, перевірку прототипів і відстежувані закупівлі.
• Ревізійний контрольклонований дизайн повинен мати визначену версію, щоб майбутні партії залишалися послідовними.

наShenzhen Greeting Electronics Co., Ltd., команди зазвичай підходять до клонування як до інженерного проекту безперервності: уточнити цілі, відновити важливі виробничі дані, перевірити прототипи в реальних умовах, а потім заблокувати стабільну версію для повторного виробництва. Якщо під час планування редизайну вам потрібне рішення моста, контрольований клон може виграти час, не жертвуючи надійністю.

FAQ

Чи може клон PCB бути ідентичним до оригінальної плати

Він може бути еквівалентним за формою-функцією і часто дуже близьким, але «ідентичний» залежить від того, що ви маєте на увазі. Механічні розміри та підключення можуть зазвичай дуже добре поєднуються. Точна поведінка матеріалу, фірмові компоненти та деталі мікропрограми можуть вимагати додаткової роботи або бути неможливими відтворити без вихідних даних.

Чи потрібні мені кілька зразків?

Кілька зразків зменшують ризик, оскільки інженери можуть порівнювати маркування, підтверджувати неоднозначні сліди та уникати копіювання плати, яка вже була модифікована або відремонтована. Якщо у вас є лише один зразок, очікуйте більше етапів перевірки та більш консервативний графік.

Що робити, якщо деякі компоненти більше не доступні

Практичний план клонування часто включає альтернативні компоненти. Головне — переконатися, що альтернативні варіанти відповідають електричним вимогам і площі, потім перевірте поведінку за допомогою тестування під вашим реальним навантаженням і середовищем.

Клонування вирішить прошивку та програмування

Клонування друкованої плати не створює автоматично заблоковану прошивку. Якщо плата містить запрограмовані мікроконтролери, елементи захисту або зашифровану пам’ять, вам можуть знадобитися оригінальні двійкові файли, законний метод програмування або авторизована стратегія заміни частини.

Як зменшити ймовірність збоїв у полі

Попросіть план перевірки та розглядайте прототипи як обов’язкові для критично важливих систем. Визначте критерії прийнятності, включіть функціональні тести, які імітують реальні умови експлуатації та зафіксуйте перегляд за допомогою стандартів закупівлі та перевірки, які можна відстежити.

Наступний крок

Якщо ви маєте справу із відсутніми файлами, вичерпаним джерелом доступу або терміновим простоєм, добре керованийКлон PCBпроект може дати вам стабільний, перевірений тестами шлях назад до виробництва. Поділіться своїми фотографіями дошки, вкажіть цільову кількість і контекст системи, а також попросіть практичний план відновлення, який включає валідація та контроль перегляду.
